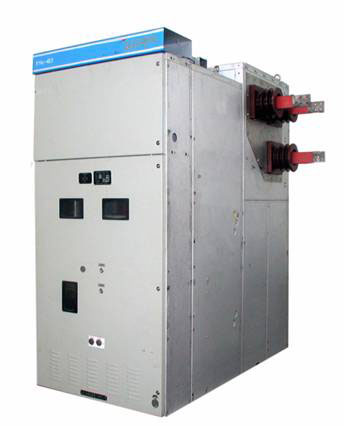

KYN61-40.5戶內金屬鎧裝移開式高壓開關設備

1、概述

    KYN61-40.5型戶內金屬鎧裝移開式組裝型高壓開關柜(以下簡稱“開關設備”)是我公司根據市場需要,開發的高性能40.5kV新產品。其主要特點是柜內可配用我公司生產的VGD-40.5(ZN85-40.5)型新型全絕緣真空斷路器(所配操動機構為一體式彈簧操動機構或永磁機構),也可配LN2-40.5型SF6斷路器(所配操動機構也為一體式彈簧操動機構)、ABB公司VD4高壓真空斷路器及其他如電壓互感器手車、隔離手車等各種手車。該開關設備柜體采用敷鋁鋅板組裝而成,提高了手車與柜體的配合精度,手車推進拉出十分輕便,互換性強。

    本產品用于額定電壓40.5kV三相交流50Hz電力系統中,作為發電廠、變電站及工礦企業的配電室接受與分配電能之用,具有控制、保護和監測等功能。

    本產品符合GB3906《3~35kV交流金屬封閉式開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、DL/T404《交流高壓開關柜訂貨技術條件》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備標準》。

2、型號含義

K Y N 6140.5 -□□

                                                                                                       額定短路開斷電流(kA)

                              額定電流(A)

                              額定電壓(kV)

                              設計序號

                              戶內

                              移開式(手車式)

                              金屬鎧裝式

3、正常使用條件

3.1 環境溫度: -15℃~ +40℃;

3.2 海拔高度: 2000m及以下;

3.3 濕度條件:

     日平均值不大于95%,水蒸氣壓力日平均值不超過2.2kPa;

     月平均值不大于90%,水蒸氣壓力月平均值不超過1.8kPa。

3.4 地震烈度: 不超過8度;

3.5 沒有腐蝕性或可燃性氣體等明顯污染的場所。

注:超過上述正常使用條件時,用戶可與本公司協商。

4、主要技術參數

名稱

單位

數據

額定電壓

kV

40.5

額定電流



主母線的額定電流

A

630、1250、1600、2000、2500

配用斷路器的額定電流

630、1250、1600、2000、2500





額定絕緣水平

1min工頻耐受電壓,

極間、極地間/斷口間

kV

95

雷電沖擊耐受電壓(峰值),

極間、極地間/斷口間

185

輔助回路、控制回路的工頻耐受點壓

V/1min

2000

額定頻率

Hz

50

額定短路開斷電流

kA

20、25、31.5

額定短時耐受電流/額定短路持續時間

kA/4s

20、25、31.5

額定峰值耐受電流

kA

50、63、80

額定短路關合電流

50、63、80

控制回路額定電壓

V

DC:110 220  AC:110 220

防護等級

開關設備外殼



IP4X

隔室間(手車處于試驗位置)



IP2X

外形尺寸

寬*深*高

mm

1400*2800*2600



重量

斷路器柜



kg

1800



其中手車重量

真空斷路器手車

400

SF6斷路器手車

300
