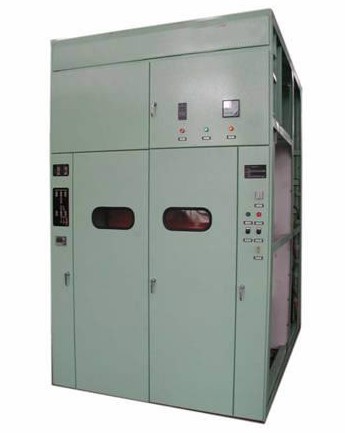

JYN1—40.5交流金屬封閉間隔移開式開關設備



1、產品概述

JYN1—40.5交流金屬封閉間隔移開式開關柜(以下簡稱開關柜)系三相交流50Hz戶內裝置的金屬封閉式開關設備,是用于發電廠,變電所中系統額定電壓40.5kV,額電****電流為1600A的單母線或單母線分段的成套配電裝置。本開關柜具防止誤操作斷路器,防止帶負荷推拉手車、防止帶電掛接地線、防止帶接地線送電和防止誤人帶電間隔(簡稱:“五防”功能)。

本產品符合GB3906《3~35kV交流金屬封閉式開關設備》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備標準》。





2、型號及含義

J Y N  140.5 -□□

                                                                                                      額定短路開斷電流(kA)

                             額定電流(A)

                             額定電壓(kV)

                             設計序號

                             戶內

                             移開式(手車式)

                             金屬鎧裝式



3、正常使用條件

3.1  環境溫度: -15℃~ +40℃;

3.2  海拔高度: 2000m及以下;

3.3  濕度條件:

     日平均值不大于95%,水蒸氣壓力日平均值不超過2.2kPa;

     月平均值不大于90%,水蒸氣壓力月平均值不超過1.8kPa。

3.4  地震烈度: 不超過8度;

3.5  沒有腐蝕性或可燃性氣體等明顯污染的場所。

注:超過上述正常使用條件時,用戶可與本公司協商。



4、主要技術參數

名稱

單位

數據

額定電壓

kV

40.5

額定電流



主母線的額定電流

A

630、1250、1600

配用斷路器的額定電流

630、1250、1600、2000





額定絕緣水平

1min工頻耐受電壓,

極間、極地間/斷口間

kV

95

雷電沖擊耐受電壓(峰值),

極間、極地間/斷口間

185

輔助回路、控制回路的工頻耐受點壓

V/1min

2000

額定頻率

Hz

50

額定短路開斷電流

kA

20、25、31.5

額定短時耐受電流/額定短路持續時間

kA/4s

20、25、31.5

額定峰值耐受電流

kA

50、63、80

額定短路關合電流

50、63、80

控制回路額定電壓

V

DC:110 220  AC:110 220

防護等級



IP2X

外形尺寸

寬*深*高

mm

1818*2400*2925

重量

斷路器柜

kg

1800
